暖通空調空氣源熱泵地源熱泵采暖制冷系統原理

暖通空調系統組成：

一個完整獨立的空調系統基本可分為三大部分，分別是：冷熱源及空氣處理設備、空氣和冷熱水輸配系統、室內末端裝置。

一個典型的空調系統組成：夏季由制冷設備（冷源）提供冷水或液態制冷劑，冬季由鍋爐（熱源）提供熱水或蒸汽。通過冷熱水輸配系統將冷熱水送至空調機組（空氣處理設備）將空氣處理到送風狀態點，通過空氣輸配系統將處理后的空氣送入室內消除熱濕負荷，或者將冷熱水送至房間末端設備（空氣處理設備）換熱來滿足房間負荷要求。局部處理方式A和集中處理方式B可以分別獨立使用，也可以聯合使用。

按設備布置情況分類：

集中式（中央）空調—空氣處理設備集中在中央空調室里，處理過的空氣通過風管送至各房間的空調系統。適用于面積大、房間集中、各房間熱濕負荷比較接近的場所選用，如商場、超市、餐廳、船舶、工廠等。

半集中式空調—既有中央空調又有處理空氣的末端裝置的空調系統。這種系統比較復雜，可以達到較高的調節精度。適用于賓館、酒店、辦公樓等有獨立調節要求的民用建筑，半集中式空調的輸配系統能耗通常低于集中式空調系統。常見的半集中式空調系統有風機盤管系統和誘導式空調系統。圖8-4中既有空氣局部處理A，又有集中空氣處理B共同作用，此系統就屬于半集中式。

局部式空調—每個房間都有各自的設備處理空氣的空調。空調器可直接裝在房間里或裝在鄰近房間里，就地處理空氣。適用于面積小、房間分散、熱濕負荷相差大的場合，如辦公室、機房、家庭等。其設備可以是單**立式空調機組，也可以是由管道集中給冷熱水的風機盤管式空調器組成的系統，各房間按需要調節本室的溫度。

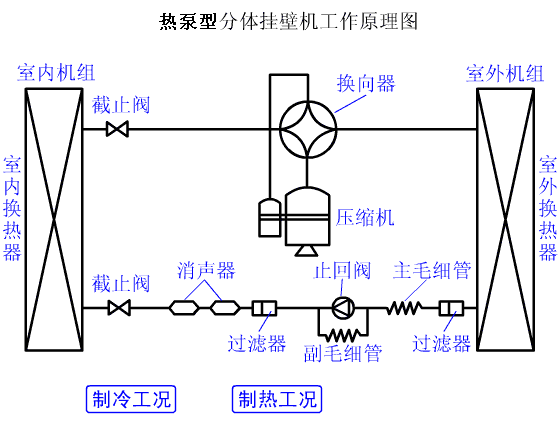

空氣源熱泵工作原理：

空氣源熱泵的工作原理就是冬天以制冷劑為熱媒，在空氣中吸收熱能，經壓縮機將低溫位的熱能提升為高溫位熱能，加熱系統循環水；

夏天以制冷劑為冷媒，在空氣中吸收冷量，經壓縮機將高溫位的熱能降低為低溫位冷能，制冷系統循環水。

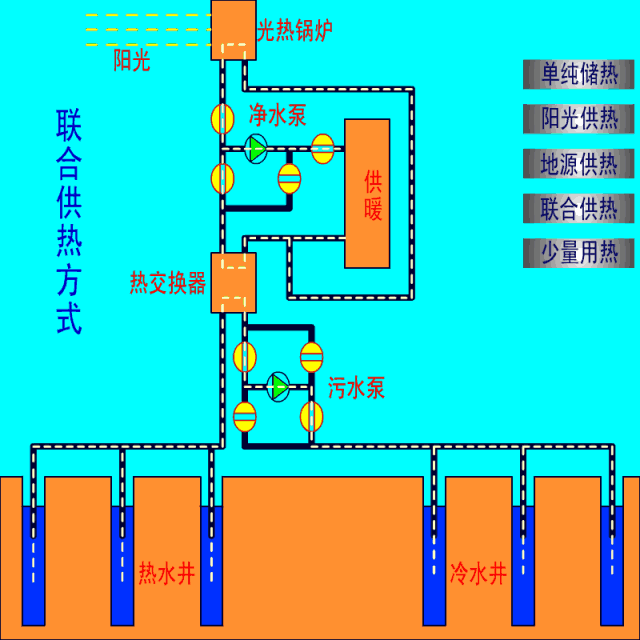

地源熱泵工作原理圖：

地源熱泵是目前國際上最先進的中央空調系統。與傳統制冷設備相比，地源熱泵制熱能耗量減少50-70%，制冷能耗量減少40-60%，而且使用壽命長達50年，能為用戶節省大量的運行費用和維護費用。

地源熱泵可以做到集采暖、空調制冷和生活熱水于一身，一套地源熱泵可以替換原有的供熱鍋爐、制冷空調和生活熱水加熱的三套裝置或系統，從而也增加的經濟性。地源熱泵主要分為三種形式：地下水系統、地表水系統和地埋管系統。與前兩種地源熱泵系統相比，地埋管系統俗稱為地源熱泵，該系統以地表淺層的土壤作為熱源，通過由地下埋管組成的地熱換熱器與水循環系統換熱，這也是迄今為止應用最為廣泛的地源熱泵系統。
