壁掛爐依據內部結構不同可以分為套管機和板換機兩種類型，那么對于套管機壁掛爐與板換壁掛爐到底哪個好
？網上也是眾說紛紜，對于用戶來講可能對套管機壁掛爐與板換壁掛爐原理還不太了解，下面北京壁掛爐專賣店小編為您做全面分析和講解，提供廣大用戶參考；

1 國內壁掛爐市場現狀
上個世紀末，燃氣采暖熱水爐開始進入中國市場，燃氣采暖熱水爐已經成為繼燃氣熱水器、燃氣灶具后的第三大燃氣具產品。從在普通熱水器上加循環水泵到單暖機，到板換機再到套管機，其結構歷史已經發展了二十幾年。
目前，國內大氣式燃燒結構仍然占主體地位，主要為套管式結構和板換式結構，冷凝機由于其結構和加工工藝的限制均為板換機，同時若將冷凝機（包括全預混和煙氣回收型冷凝機）做成套管式結構，則在衛浴狀態下二級換熱器中（或集成式換熱器中）管中管結構外層水溫（供暖回路水溫）較高、傳熱效果較差，不利于煙氣中水蒸氣的冷凝，也就達不到冷凝機的效果，其熱效率也相對較低，因此冷凝機的結構全部都是板換式結構。而作為市場主力軍的普通非冷凝壁掛爐又以套管式結構為主，本文將對占市場主體地位、結構性能均非常成熟穩定的套管式壁掛爐與普通板換式壁掛爐進行剖析。

衛浴制熱水原理
1.1套管機衛浴制熱水原理
套管式壁掛爐自來水經生活進水閥26后，進水溫度傳感器將進水溫度反饋給主控制器，主控制器通過進水溫度和水流量傳感器的水流量大小信號，快速、粗略地計算燃氣量。水流則直接進入換熱器3內層進行加熱，達到指定的溫度后自出水閥29流出，同時主控制器會通過洗浴出水溫度探頭11的溫度精確地調節燃氣量，使出水達到指定的溫度，提供給用戶使用。在衛浴狀態下采暖水靜止不動，采暖水吸收到熱量以后直接傳給衛浴水，通過管中管來進行二次換熱將衛浴水加熱。

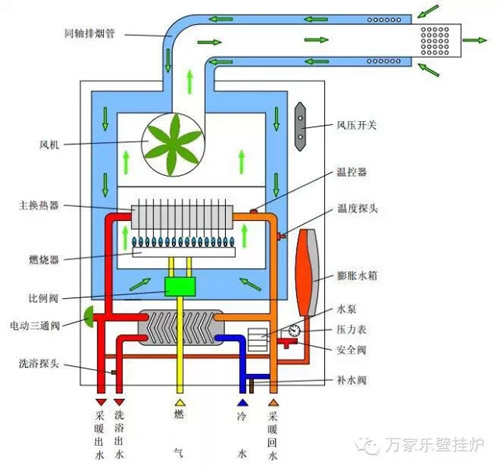

板換式壁掛爐結構，自來水經過進水閥帶動水流傳感器，信號傳到主板，主板控制三通閥6，其動作時壁掛爐進入洗浴狀態。供暖回路通過板式換熱器形成內循環，將熱量傳遞給板換。同時衛浴水進入板換，與板換進行換熱后經出水閥流出，流經出水閥是洗浴溫度傳感器7將溫度信號反饋給主板，主板通過燃氣比例閥5精確控制燃氣量，從而使水溫達到指定溫度，提供給用戶使用。

板換式壁掛爐主換熱器中沒有類似于套管機的管中管結構，衛浴制熱水是通過板式換熱器來進行二次換熱的。板式換熱器的結構如其蜂窩狀結構一層走洗浴水一層走供暖內循環水，相互交錯，并且水流方向相反進行壁面換熱。

由于熱交換器平均溫度始終大于壁掛爐燃燒穩態下熱交換器內的平均水溫，因此T>0。也就是說壁掛爐只要不通過其他方式將熱交換器內的余熱帶走，其停水溫升是始終存在的。且主要影響因素是由熱交換器的體積、熱交換器的比熱容、熱交換器中衛浴水路容積決定的。然而壁掛爐熱交換器內的溫度并不是均勻分布的，其熱量是連續變化的過程，因此上述算法只能反映停水溫升的形成基本原理及影響要素。

套管機的停水溫升

洗浴水的熱量均來自于供暖水對它的二次傳熱，因此其停水溫升的形成與供暖水的溫度有莫大的關系，供暖水溫度高停水溫升越高、供暖水溫度低停水溫升越低。

（1）用戶洗浴用水流量越大則停水溫升越高，其原因是洗浴水流量越大則燃氣采暖熱水爐熱負荷越大，用戶關閉洗浴水后殘留在熱交換器的熱量越大，因此停水溫升越高。

（2）停水溫升在洗浴水關閉后20s左右，停水溫升大幅上升，其原因是在冬季模式下洗浴水關閉后10s燃氣采暖熱水爐進入供暖狀態，執行再點火程序。

板換機的停水溫升

板換機由于衛浴水關閉后板式換熱器中的水都是靜止不動的，因此其停水溫升與在“冬季”模式還是“夏季”模式、是否再點火都沒有關系。
板換機的停水溫升最高可達11K，用戶設定溫度為45℃，則最高溫度可達55℃，而用戶實際使用情況下，用戶體驗的停水溫升也有6K左右，是套管機停水溫升的一倍多。

由于中國的自來水水源壓力不一致，在某些時段自來水壓力可能非常低。在此時想要達到正常的洗浴水流量，就對壁掛爐衛浴水路水阻提出了更高的要求。板換機比套管機衛浴水阻稍大，但都還在同一個水平，其差值在0.005MPa以內，用戶均可正常使用。

三通閥壽命分析

板換機電動三通閥在每一次洗浴需求都會有兩次動作，每一次動作密封圈都會與出水閥摩擦，推桿處的密封圈會與推桿摩擦，在80℃的高溫下這些密封圈、推桿反復動作都易疲勞、老化從而導致漏水、三通閥不動作等整機故障。實踐證明電動三通閥是壁掛爐維修中的易損件，一旦損壞只能整體更換（若只更換部分零部件，不一定能保證其密封性），并且其價格不菲。

套管機由于其結構的不同，不需要三通閥這個零部件，其水路較為簡潔、接口較少、此處漏水率為零、故障率為零。

衛浴水路結垢分析

在衛浴水路中套管機在供暖狀態下，衛浴水路“管中管”的水是不流動的，此時“外管”水路溫度較高（60℃～80℃），管內的水易結垢。但由于“管中管”的水不流動，在供暖狀態下只要沒有洗浴需求，其管中的水垢量是一定的，形成后就不會產生新的水垢。套管機的內管口徑較大雖然在部分時期易結垢，但是不容易堵塞。

板換機在供暖時管內不易結垢，但一旦結垢很容易堵塞，原因在于其板式換熱器薄板之間的間隙非常小，層與層之間相交處最小間隙僅為2mm左右，易受到水垢及其他水中雜質堵塞。

無論是板換機還是套管機其結垢堵塞后，均可用清洗劑清洗。在南方3～5年清洗一次，在水質較硬的北方（如山西、陜西等地區）2～3年清洗一次。

套管機壁掛爐與板換壁掛爐到底哪個好，這里小編認為無論是套管式還是板換式壁掛爐均能滿足普通家庭供暖、衛浴需求。由于衛浴制熱水方式的差異，套管式壁掛爐與板換式壁掛爐在使用性能、環境適應能力、整機故障率等有一定差異。由于不同廠家的制造工藝和制造水平的差異，即使是同一類型的壁掛爐，其使用性能也存在較大差距。因此消費者在選購壁掛爐產品時不僅要注意壁掛爐的結構，更要注重對壁掛爐品牌的選擇。
