現在全預混鍋爐的爐體很大一部分采用了鑄硅鋁的，這是一種在這個領域內和不銹鋼可以抗衡的材質。獨體的，壁掛爐使用的那種咱們今天就不談了，主要對比一下模塊組合式的：350kw以下的；700kw以上的這兩大類模塊。

一  350kw以下的

這個規格的模塊，主要是WTB（貝卡）、GAS210（BDR）、Floorflex（音諾偉森）還有意大利的博羅爵等非主流的產品。我們主要介紹這三種。

1 WTB（貝卡）

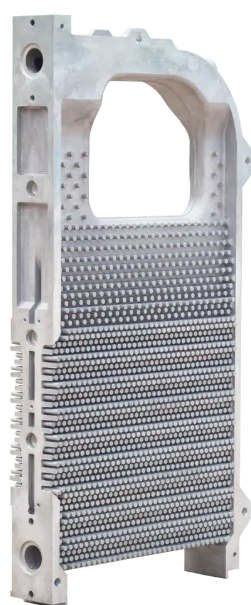

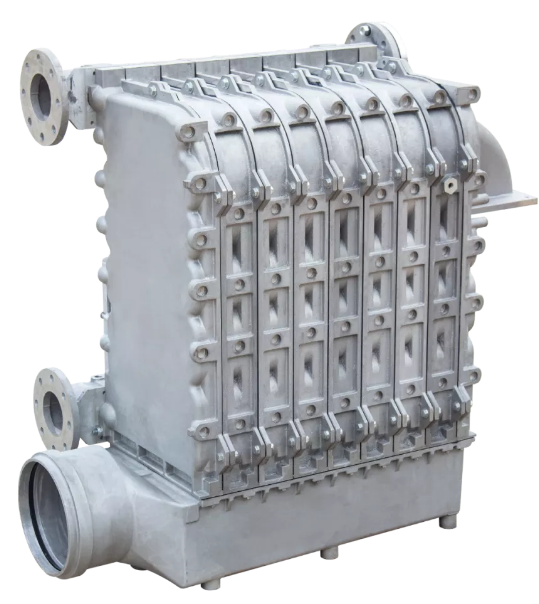

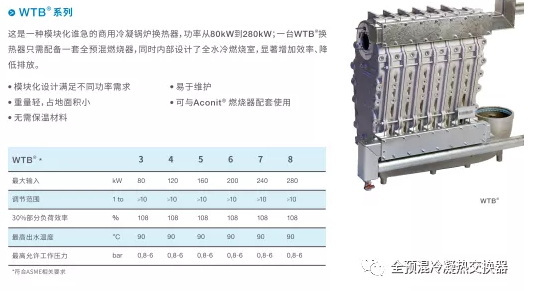

  這就是常說的半噸的片，其實6+2=8片設計標準是280kw，國外的設計都是有余量，這就對選擇風機有要求了，和這個爐型對應的ebm風機有兩種，一種是-03的，風機對應的爐型最大是310kw；另一種是-51的，這種風機對應的最大爐型是410kw的，國內通常配上大型號的風機，類似-51這個型號，8片的基本可以達到350kw，滿負荷時煙溫有點高，也就是熱效率降低了。

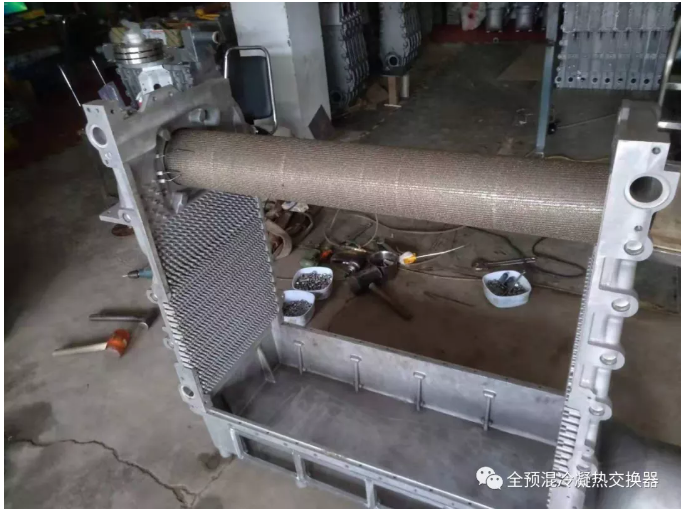

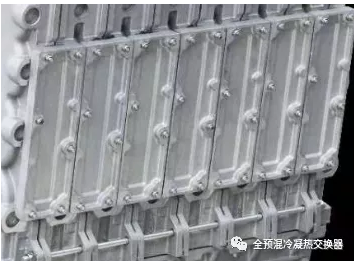

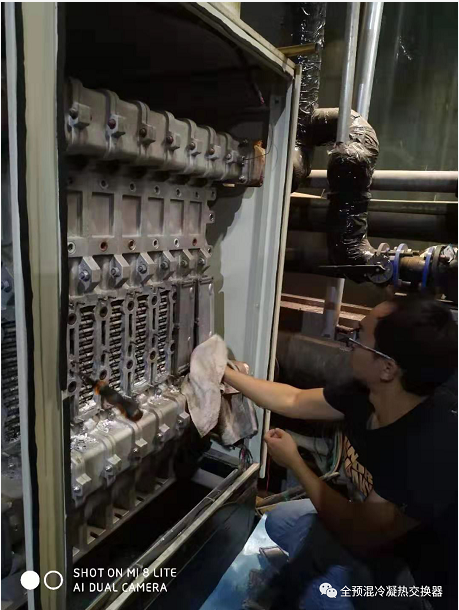

這一種模塊使用超過三十年了，非常成熟。檢修維保非常方便。貝卡的檢修位置有兩個，一個是片的側面可以打開檢修，另一個是煙道的一頭可以打開維護。這是側面模塊的檢修口。可以打開維護清理整個換熱面的三分之一。煙道一頭的檢修孔，只能維護離孔近的二三片。

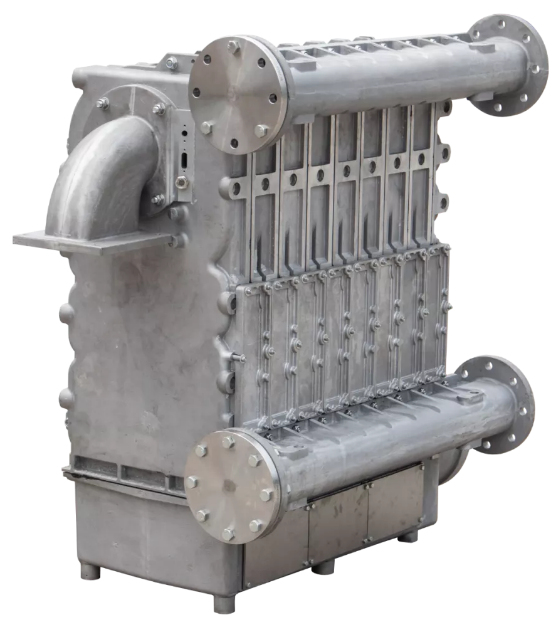

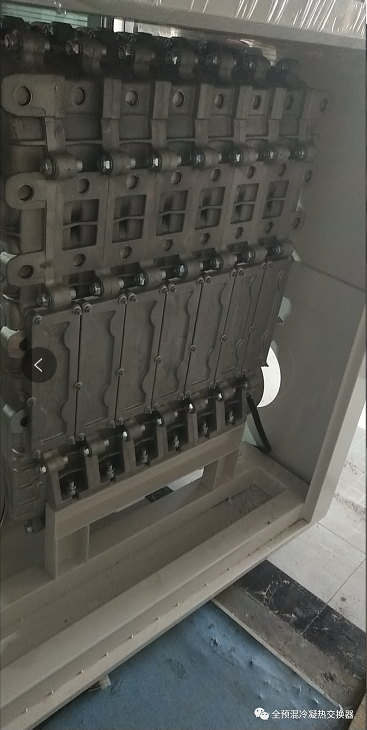

1a   仿貝卡的比較多，首先是材質很多有問題的。沒有嚴格按照貝卡的材質，或許他們就不太懂，只是照貓畫虎。下圖就是仿貝卡的，還算是比較好的。貝卡的兩個檢修維護位置繼承了，煙道部位的檢修維護孔照樣不太實用。模塊和煙道連在一起了，增加了模塊變形的可能。內部的換熱結構排布，是否合理，還有待實踐驗證。



在這方面，旭超做的還不錯，在貝卡的基礎上，改進了兩點，一是改原來的工藝口絲扣堵口為過盈配合，這種在BDR等先進產品上得到了廣泛的應用；二是把煙道上的檢修維護孔改在了側面，而且加大到了基本整個煙道長度，方便維護。這個參照了貝卡的alucom。

產品的設計必須考慮以后的檢修維護保養。

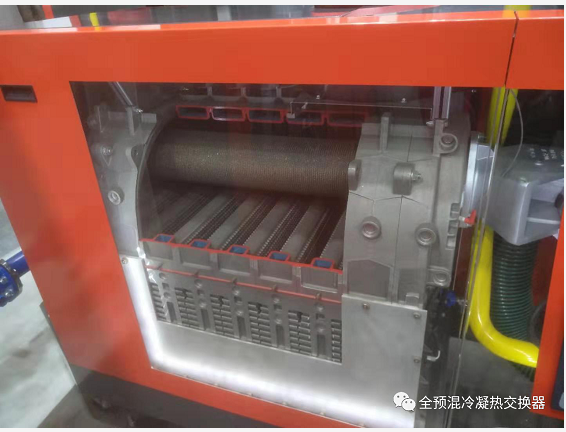

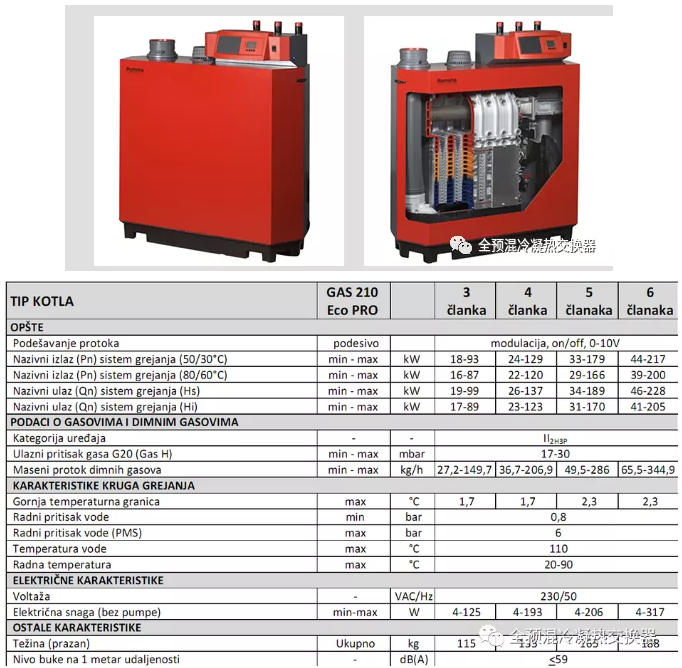

2 GAS210

  這是瑞麥哈設計的產品，也就是現在的BDR。這款產品只有這個公司作為整機來賣，國內市場上不太多，大家了解一下就好了。也是一款老產品了，有二三十年的使用歷史了。

這個產品的銷量不是太大。說明市場需求、效果也是一般吧。

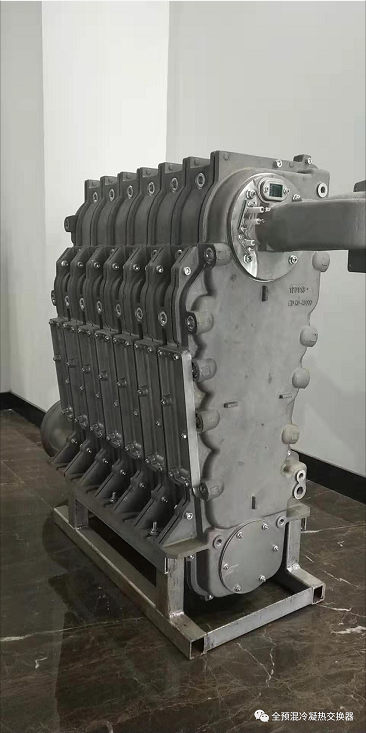

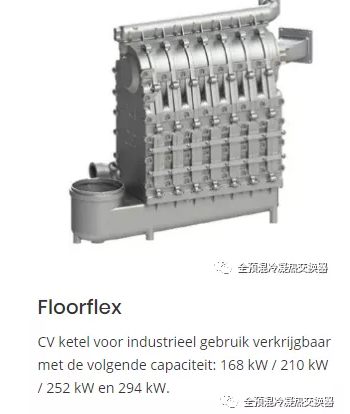

3 Floorflex 這個產品比較新穎。不過投放市場的時間不是太長。希望可以經受住市場的考驗。也希望老東家的產品越來越大賣。

這種也是檢修維護口不是十分合適。希望可以加以優化。

小結：

類似的這些還有很多廠家，就不一一介紹了，基本大同小異。這幾家是作為代表了解一下。這些模塊有個基本遵循的規律，他們的單側的換熱面積在0.75平米左右。另外貝卡的這種鋼制供回水管，可以做到同程，其他幾個品牌的做不到這點。

二 700kw以上的模塊

   這里說的700kw以上，說的是主要爐型，其實這種片可以組成500kw左右的爐型。這種的代表廠家我也大概選了幾家：Alucom（貝卡）、Gas310（BDR）、Intermodul maxi（音諾偉森）等，其實還有博世的布德魯斯，尤尼卡的等等，有想進一步了解的咱們可以討論。

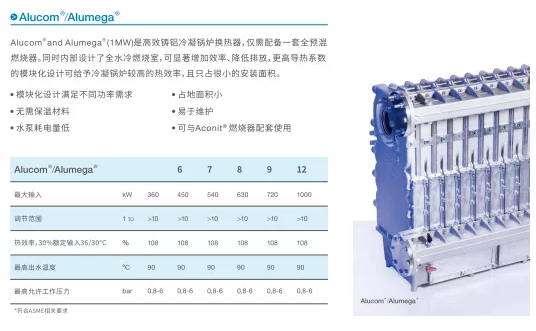

1  Alucom（貝卡）

這種貝卡的爐型、模塊，是比較成熟的，使用時間超過30年，設計壽命在50年。在以往的對比中，作為一個地球上制作鑄硅鋁熱交換器比較早的技術人員，認為WTB、ALUCOM這兩種產品是貝卡公司設計最好、最成熟、量最大的產品，也是我最推崇的貝卡的兩款產品。在咱們國內WTB使用了有十幾年了，ALUCOM大批量使用也有六年了。是咱們國內使用時間最長的產品。后來的四噸的，在歐洲沒有市場，也就是說歐洲從來沒有也不需要這么大的產品，四噸的是迎合中國市場的產物，在地球上使用才兩年時間，爐體本體和配套的備件基本都是在小白鼠的實驗期。

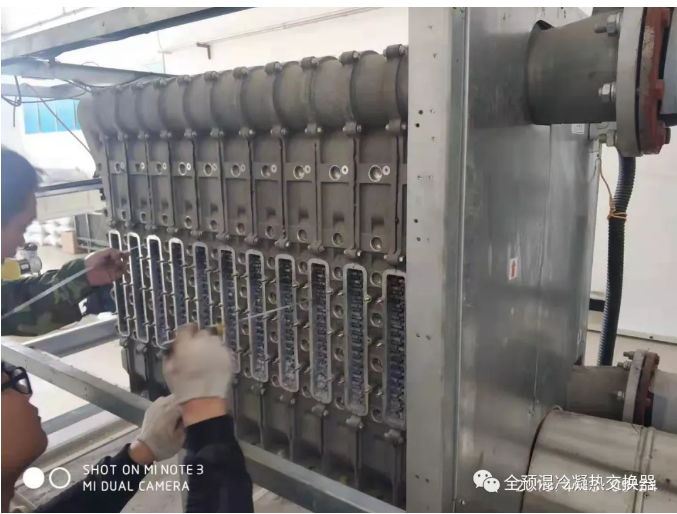

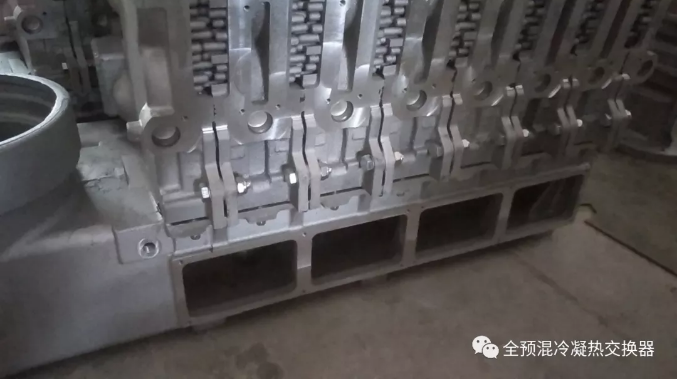

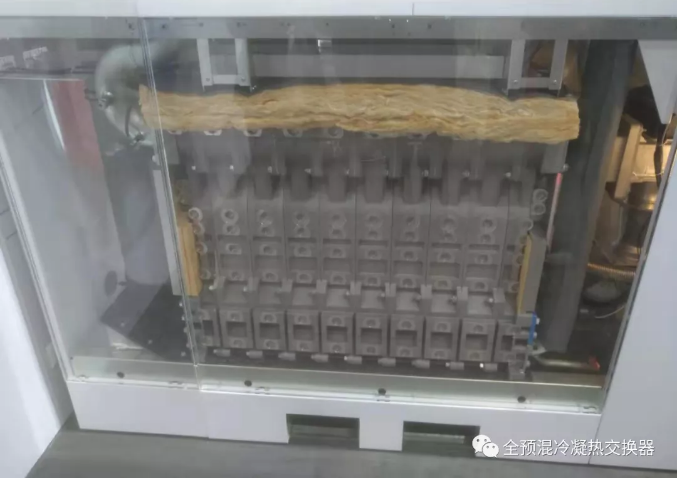

這是貝卡的，也是咱們國內應用最為廣泛的?，F(xiàn)在出來了很多仿品。也有很多把煙道，水道集成到一起。就出現了不少檢修維護的問題。模塊的側面這個檢修孔基本一樣，就是煙道上的基本都沒這個孔。這樣維護清理的面積頂多達到三分之一。如下圖：

基本國內品牌的也就只有旭超的和貝卡一樣。各種檢修維護孔設計合理，方便后期維護。單片單側的換熱面積為1.53平米。

2 Gas310

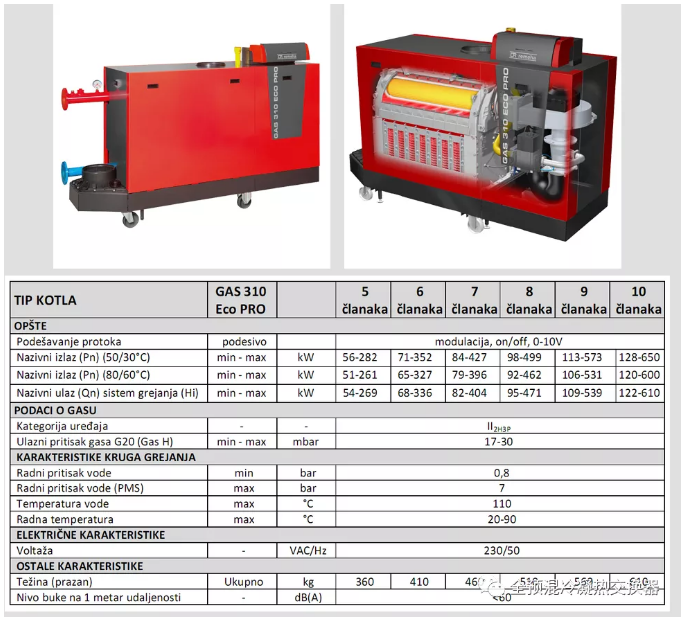

  這個本來是國外BDR的正宗的品牌，現在國內有幾家仿制的，我把國外網站上的一些資料發一下。



這種的功率可以看一下。單片單側的換熱面積為1.52平米。下圖是法蘭克福展會上600--700kw的。



這種也是把煙道上的清理檢修孔放在了側面。不利于后期維護保養。

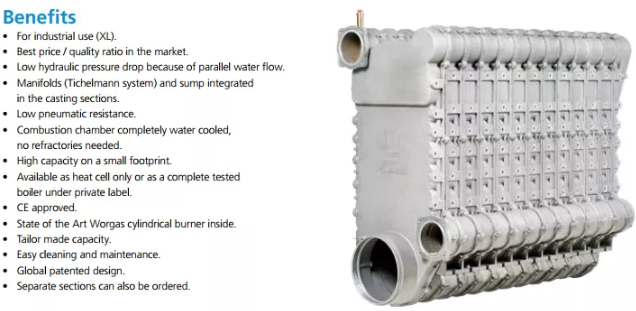

3 Intermodul maxi

   這種片出現的時間相對來說比較晚，市場上使用的時間比較短，最大的特點就是組裝時可以不用考慮供回水管。想裝幾片基本都可以，不用重新做煙道水道的模具。缺點是和煙道連成一體，長寬比不合適，容易變形或引起應力。另外就是檢修維護不是很方便。對長壽命產品來說，必須要方便維護保養。



這種11+2才是一噸半左右。各個不同的鍋爐廠家，根據自己的用戶，可以稍作調整，不過不要太離譜。盡量用大的換熱面積，也就是大馬拉小車。堅決不能圖一時之快，超功率去達到客戶要求，對設備損害太大，嚴重縮短爐體壽命。

4 其他的廠家國外的有布德魯斯，尤尼卡等。國內的做的效果能和貝卡差不多的，很少。

小結：

     這種700kw的模塊，基本的單片的單側換熱面積都是在1.5平米左右，差別不大。就是市場使用驗證的時間長短問題。另外，就是組成爐體時，煙道是否合理，水道是否合理，檢修維護時是否方便。這種爐體原則上設計壽命50年，后期的維護保養很重要的。設計時造成的使用中產生的爐壁效應，會損害模塊側的檢修孔蓋板等等。

結束語

有朋友想了解一下這方面的知識，就簡單整理了一下，包括我在制造時的一些感受，和國內外客戶反饋的一些問題。其實這種熱交換器的很多東西我也寫了一點資料。一是設計問題，這個牽扯的面太廣了，我只了解一部分。二是制作的工藝和材質，這一點國內的絕大部分廠家做的不好。這兩點直接影響了產品的品質。前幾天有朋友說，聽說北京用的很多都出問題了，漏了；我說：是哪家的？是個規范的廠家嗎？是貝卡的嗎？朋友就不說了。同樣類似的產品，內在質量差別太大了！
