家居裝修100m2的壁掛爐+地暖設計實例方案_凱能壁掛爐

暖如家 閱讀:66 2024-05-06 05:04:08 評論:0

地暖是一項復雜的系統工程,普通業主想在短時間內摸清地暖的各個方面,是一件很困難的事情。但是我們希望通過對一套地暖方案的分析,幫助地暖用戶在設計、選材和施工等方面對地暖有一定的了解。

不過在進入正題之前,我們不妨先來看一下地暖系統的大致構成。


地暖系統構成圖

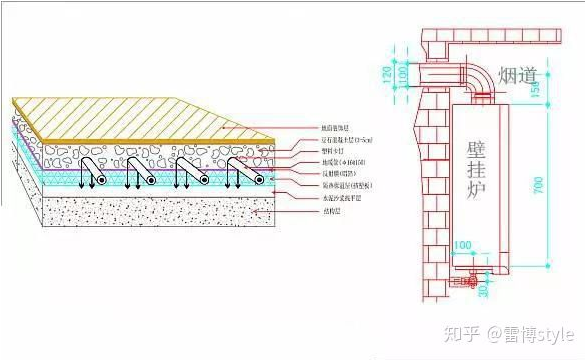

地暖地面結構圖

其結構由下至上依次為:

1.結構層(即原始地面)

2.水泥砂漿找平層(如原始地面較為平整,則無需本次找平)

3.隔熱保溫層(擠塑板、白晶板等絕熱材料

4.反射膜(鋁箔,反射和均熱)

5.地暖管(Φ16或者Φ20)

6.地暖卡釘(固定地暖管)

7.豆石回填層(蓄熱均熱)

8.地暖裝飾層(地板、瓷磚)

關于地暖各個組成材料,我們還可以參考

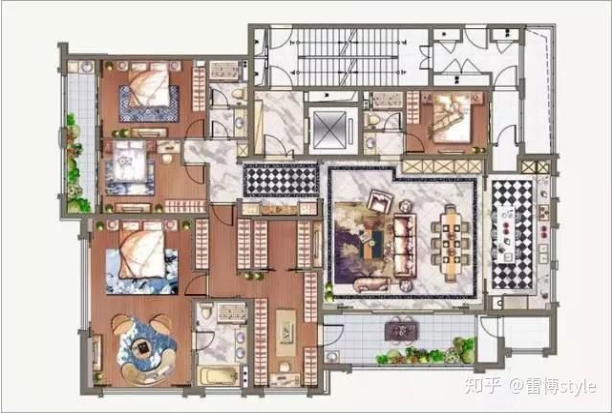

一、房型設計圖



我們跟暖通公司溝通時需要提供自己的房型圖,當然暖通公司一般會上門量房,暖通公司的設計師會根據房間的位置及樓層和朝向,為我們設計一份全面的地暖圖紙。

所以在這個期間,我們應該盡可能的與暖通公司做更詳細的溝通,如選用哪種地暖方案(傳統水地暖、發熱電纜電地暖或者水加電的地暖組合),水電路改造是否影響地暖主管走向、地面預留多高、哪些地方需要開槽和砌墻等等,方便暖通設計師對我們的地暖系統進行合理的規劃和布局。

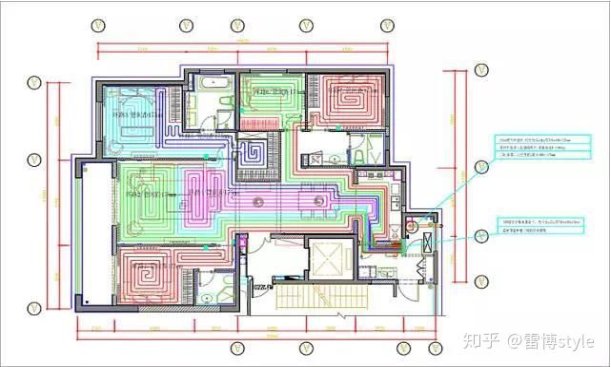

二、地暖設計圖



在我們和暖通公司溝通和交接完畢后,暖通設計師會制作最終的地暖走向圖紙,后期的地暖施工則會嚴格按照圖片進行施工安裝。

地暖管道

本次設計案例的主管采用常規的32管及25管,地暖盤管的規格為16管(外徑16mm,內徑12mm),布管平均管間距為175mm。

地暖回路

地暖設計圖紙可以看出,方案分為7個地暖回路進行盤管布局,根據地暖管的設計標準:一個地暖回路使用的管材長度不大于90米,最長不超過120米。

即一個地暖回路鋪設的地暖面積不超過15平方。以100m2的地暖面積,使用7路的分集水器是屬于合理范圍內的。

壁掛爐位置:

燃?xì)獗趻鞝t燃燒產生的廢氣需要排出屋外,所以需要額外考慮煙道的位置,一般安裝在廚房或者有遮陽條件的陽臺等離天然氣較近的地方。

分集水器位置:

分集水器的位置遵循各個管路的流量平衡及保證各采暖區域的溫度均勻為前提,一般情況下,衛生間和廚房是較為合適的位置。

地暖熱負荷設計:

按照室內溫度18~20℃,供/回水溫 80/60℃的前提下,設計師一般會按照臥室、書房90W/m2,客廳、餐廳100W/m2,衛生間120W/m2的負荷進行設計,再根據各房間的朝向、門窗數量、樓層、外保溫等因素進行相應修正(增加或者減少熱負荷配置)。當然這部分有經驗的設計師會幫我們搞定,作為業主無需多操心。

以上是地暖設計的一些因素,作為普通的地暖業主,我們只需要對上面的知識有大致的了解,幫助我們更好的配合暖通公司讓我們的地暖施工更加順利流暢即可。


三、地暖的選型

地暖選型要切合實際,我們應該根據資金預算和家庭的使用習慣來挑選地暖的具體型號配置。所以對于地暖來說,并不是越貴越好。

壁掛爐的選型:

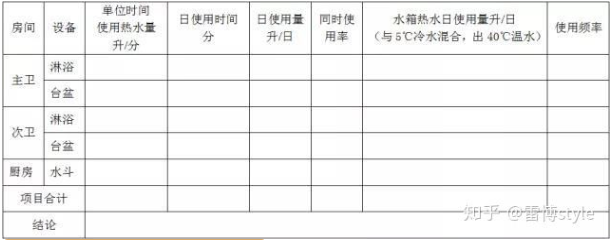

壁掛爐的選型以滿足日常的生活用水和地暖循環熱水為前提,理論上18KW的壁掛爐可以支持100平方的地暖面積,但實際上很多家庭對生活熱水的需求偏高,詳見上表,可估算家庭實際的熱水需求。

所以,地暖公司一般會推薦24KW的壁掛爐。這個功率的壁掛爐每分鐘出熱水14L,一般能應付絕大部分家庭的需求。極端情況下,我們還可以加裝儲水罐來徹底解決熱水需求問題。

壁掛爐的品牌不少,有純進口和國內組裝的機型,這里我們是選擇的德國庫恩進口壁掛爐Lebo系列冷凝爐,鍋爐采用最新的MIXER技術結合高效變頻風機,成就了革命性的冷凝產品,使鍋爐熱效率超過了107%。高效是設備品質的體現,并能大幅節約使用成本。

地暖管的選型:

地暖管有主管和盤管之分,主管道是壁掛爐到分集水器的一段較粗一些的管路,本案例的主管道采用的是32和25型號的鋁塑管。

盤管即鋪設在各個房間下面用于輻射散熱的管道,以16型號的地暖管及普遍的15cm的管間距來計算,1個平方需要6.7米左右的地暖管,100平方的面積則需要大約700米的地暖管材。

市場上的地暖管大致可以分為PERT、PEXA、PEXC或者鋁塑管,具有阻氧層的地暖管也可以是我們考慮的因素之一。這些材質的地暖管遠遠滿足地暖不高于60度水溫的運行要求,所以選擇市場常見的地暖管品牌即可。

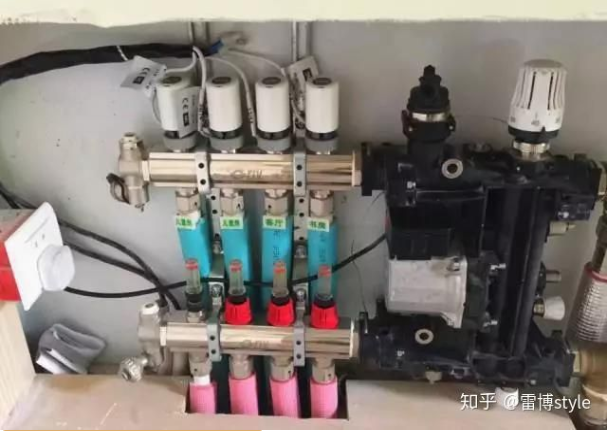

溫控器和分集水器的選型:

溫控器和分集水器配套使用構成了地暖系統的分室控制,即我們可以通過溫控器給家庭的各個房間設定不同的溫度。如客廳與餐廳共通的區域,使用同一個溫控器。衛生間和臥室則可以設置單獨的溫控器。

分集水器的材質分為不銹鋼、黃銅、PPR等,我們建議選擇常規的黃銅材質的一體鍛造的分集水器。根據設計方案里7個回路設計,購買對應的7個回路的分集水器即可。

地暖市場的溫控器大多為雙溫雙控并帶有周編程功能,而且分集水器的品牌基本都有自己的溫控器,這兩個產品一般是分不開的,從國產的更具性價比的產品到原裝進口的產品,有很多品牌可供我們挑選。

地暖輔材的選型:

地暖輔材主要起著保溫和防止地面開裂的作用。比如地暖輔材里的保溫板,我們應該選擇厚度不低于2公分的保溫板,而且導熱系數不高于0.030W(m·k)。我們還應該選擇主流的鍍鋁反射膜、鍍鋅鋼絲網或者更好的硅晶網等。

地暖輔材是一系列的材料,地暖市場有口碑且質量過硬的輔材品牌反而不多,挑選時要注意辨別。

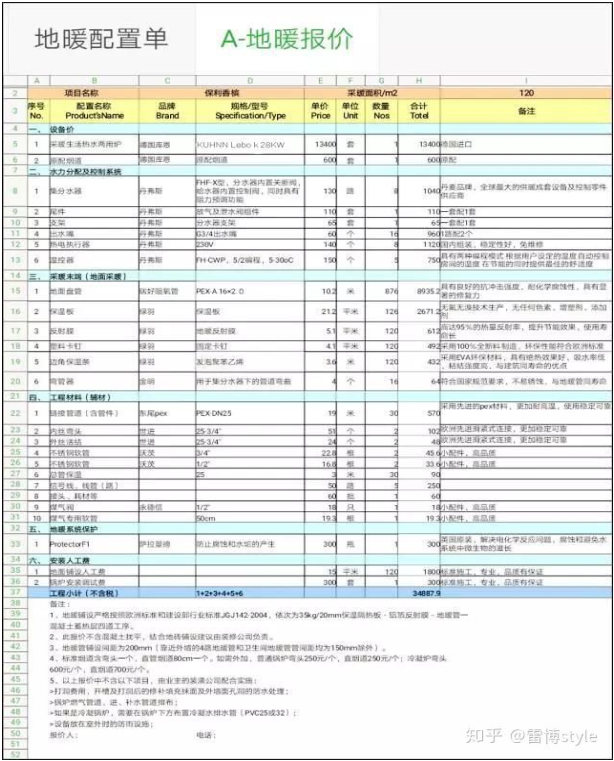

地暖報價單



當我們拿到一份報價單時,可以從左至右解讀,一般依次為材料名稱、品牌、產地、規格型號、單位、數量、單價和總價。不同的地暖公司,報價單的順序可能有一定的差別,但是一份正規且專業的地暖報價單應該含有比較齊全的材料信息。

畢竟清楚的了解我們自己的地暖系統使用了哪些材料是一項最基本的權利。上面的報價單圖片不具有代表性,僅供參考。



四、地暖的施工

施工之前,我們應知道地暖是什么時間進場,方便我們對地暖材料進行驗收??臻e時間下,我們也盡量去地暖施工現場勘查與施工方進行溝通。

不過,專業的人做專業的事,地暖的施工就交給暖通的施工師傅吧,下面的施工步驟可供我們參考,對施工做到心中有數即可。

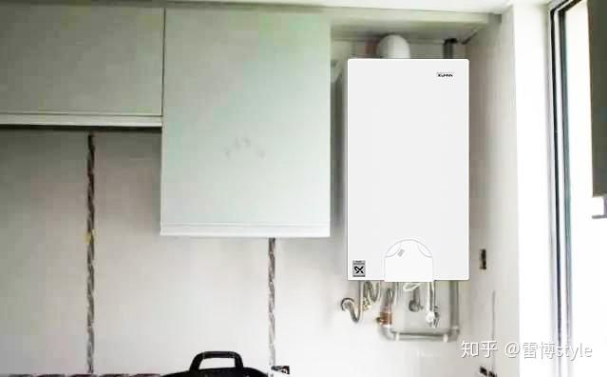

1.壁掛鍋爐的鍋爐底部離地面不低于1350mm,保證水平安裝。

2.頂部預留空間大于200mm、兩側預留空間大于100mm,前方不能有拆卸障礙。

3.每款鍋爐預留空間有差異,鍋爐位置及預留空間須經現場定位確認。

4.壁掛鍋爐的標準煙道必須通往戶外,煙囪孔直徑為 110mm。如安裝條件受限,鍋爐煙囪孔需從窗戶的玻璃處開孔,開孔須由用戶提前預留好。

分集水器施工:



1.分集水器的位置應該選擇在便于控制、維修、有排水管道的地方。

2.分集水器應該在鋪設地暖輔材和地暖管之前進行水平安裝。

3.分水器在上,集水器在下,且集水器距地面的距離不能少于30cm。

4.分集水器安裝完畢后,應標明對應的采暖區域。

5.分集水器處管道較密的部位,地暖管道和散熱器管道都需加裝保溫。

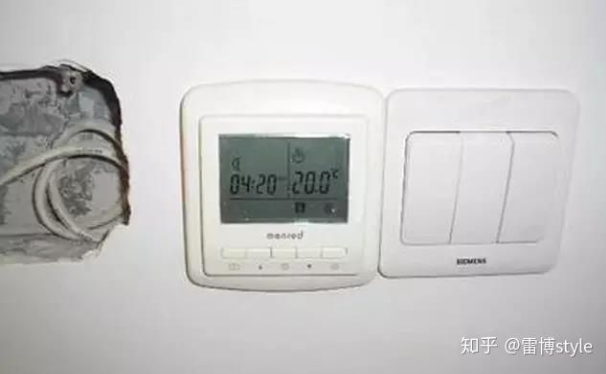

溫控器施工:



1.溫控器安裝與開關類似,盡量選擇無家具遮擋的地方。

2.安裝高度為1.2m-1.5m,周圍不能有散熱制冷的物體。

3.溫控器或傳感器應安裝在附近無散熱體、周圍無遮擋物、不受風吹、避光,通風干燥,能正確反應室內溫度的位置,一般選擇在照明開關附近。

防水防潮施工:



1.與土壤相鄰的地面,必須設絕熱層,并在絕熱層下部設置防潮層。

2.老房的地暖施工應做全屋防水,衛生間必須做2次防水(1次在原始地面,2次在地暖回填完成后)。

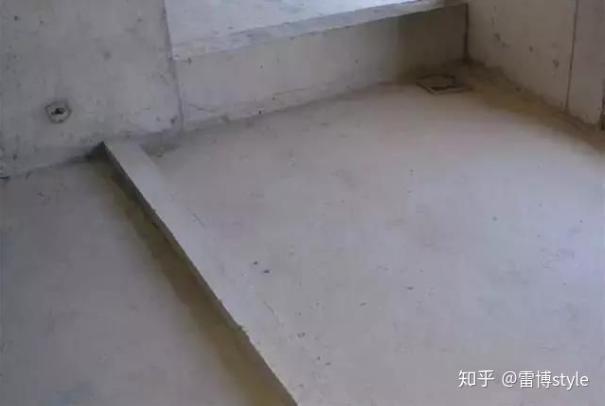

3.衛生間的過門處應該設置止水墻(也叫止水帶、止水臺),止水墻內側也應做防水處理,地暖管穿過止水墻的地方需做隔離措施。
